ZigBee在樓宇自動化解決方案

2020-09-13 10:57:49 31

在我國建筑業大力興建的環境下,建筑智能化市場迅速成長起來,而給人們帶來舒適工作及生活環境的樓宇自動化系統的市場隨之越來越大。在我國建筑業大力興建的環境下,建筑智能化市場迅速成長起來。

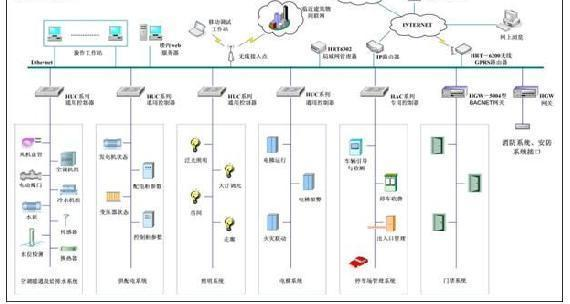

樓宇自動化系統（BAS，Building Automation System）是智能建筑的主要組成部分之一。智能建筑通過樓宇自動化系統實現建筑物（群）內設備與建筑環境的全面監控與管理，為建筑的使用者營造一個舒適、安全、經濟、高效、便捷的工作生活環境，并通過優化設備運行與管理，降低運營費用。樓宇自動化系統涉及建筑的電力、照明、空調、通風、給排水、防災、安全防范、車庫管理等設備與系統，是智能建筑中涉及面最廣、設計任務和工程施工量最大的子系統，它的設計水平和工程建設質量對智能建筑功能的實現有直接的影響。

圖片關鍵詞

在現代低碳環保的潮流下，物聯網無線通信技術，尤其是ZigBee技術與智能樓宇的結合成為流行趨勢。ZigBee 技術是一種近距離、低復雜度、低功耗、低數據速率、低成本、高容量的無線傳感網絡技術，主要適合于承載數據流量較小的業務。ZigBee技術是無線通信技術中功耗最低和成本最小的技術。

蒂蒙技術的工程師通過前期對樓宇現場基本環境測試，電力開關柜的布點情況分析，采用zigbee技術完成整個網絡的組成，以單獨的小區為中心，解決各樓宇到管理中心之間的網絡布署問題。

組網說明

1、單個小區的ZigBee網絡組成

圖片關鍵詞

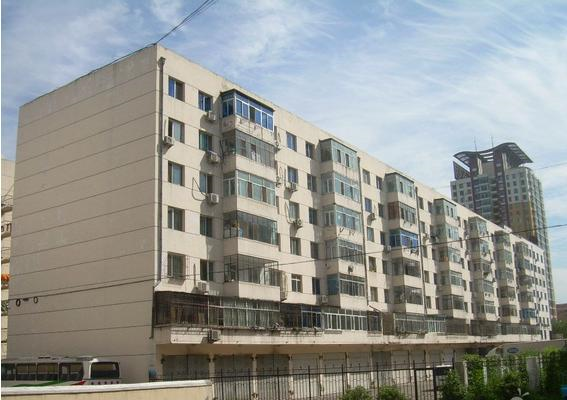

每幢樓宇平均按15層樓高度計算，首先解決單幢的組網，由梯井中布置舜通ZigBee中繼器，一般3到5層布置一個，也可隨意增加，通過路由模式組網，一般一幢樓宇大概布網10個ZigBee中繼器，由于樓道信號面較窄，傳輸距離同時也受到了一定影響，必要時個別點需要定制大功率車載天線作為中繼，這樣對較高的大樓也可以解決通信問題。

2、整個小區的結構組網

圖片關鍵詞

由單棟小區組網后，通過樓頂上至高點的ZigBee中繼器作為路由方式，由多棟樓頂路由間組成大網，通過往小區中心點的監控中心為目標節點，完成整個大網的組成。

ZigBee終端是一種物聯網無線數據終端，利用ZigBee網絡為用戶提供無線數據傳輸功能。該產品采用高性能的工業級ZigBee方案，以嵌入式實時操作系統為軟件支撐平臺，同時提供RS232和RS485接口，可直接連接串口設備，實現數據透明傳輸功能；同時也提供以太網的網關模式進行傳輸。低功耗設計，最低功耗小于 1mA；提供5路I/O，可實現數字量輸入輸出、脈沖輸出、模擬量輸入、脈沖計數等功能。
